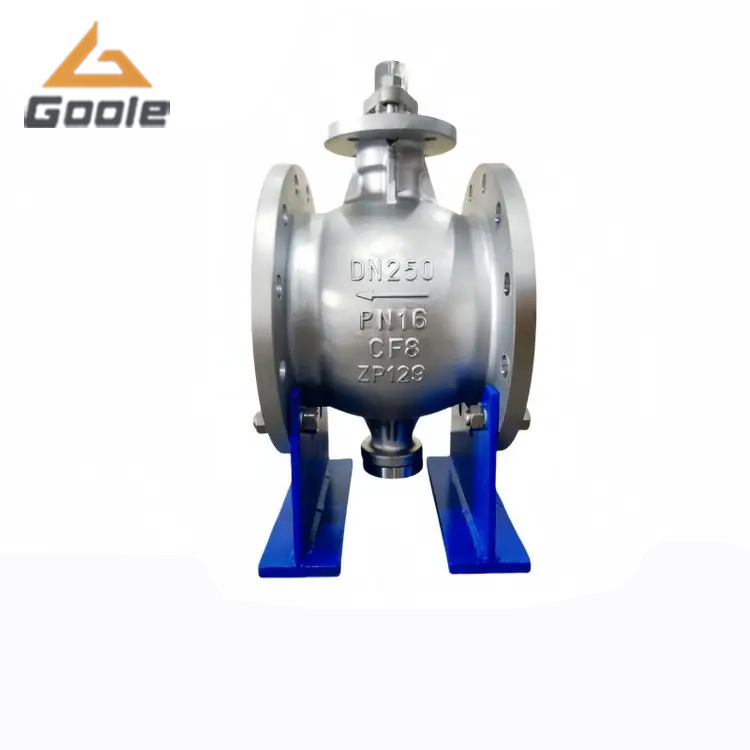

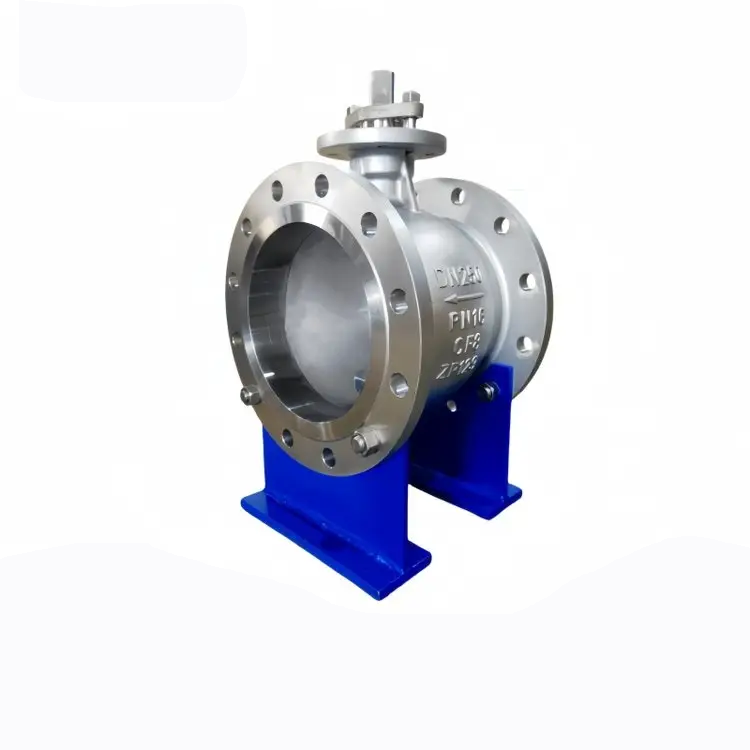

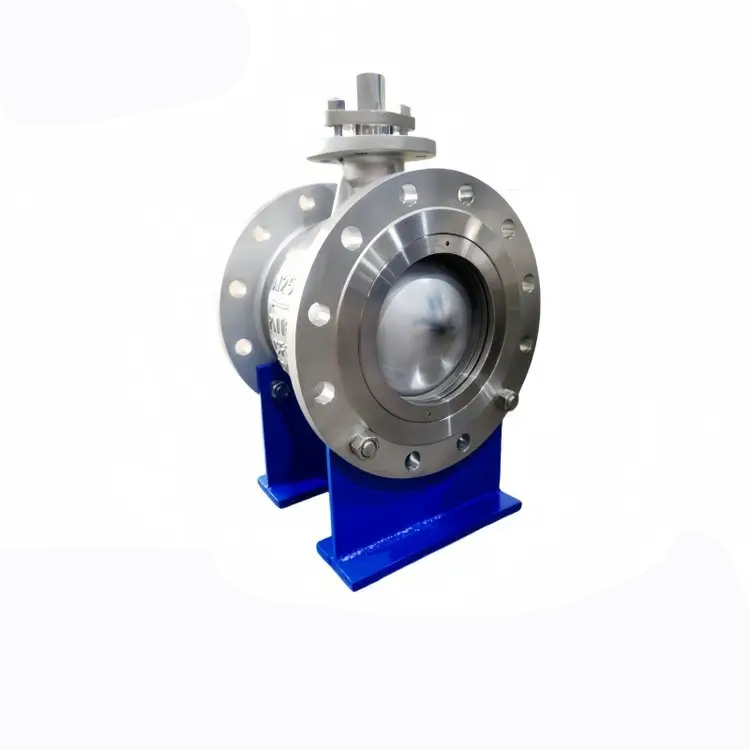

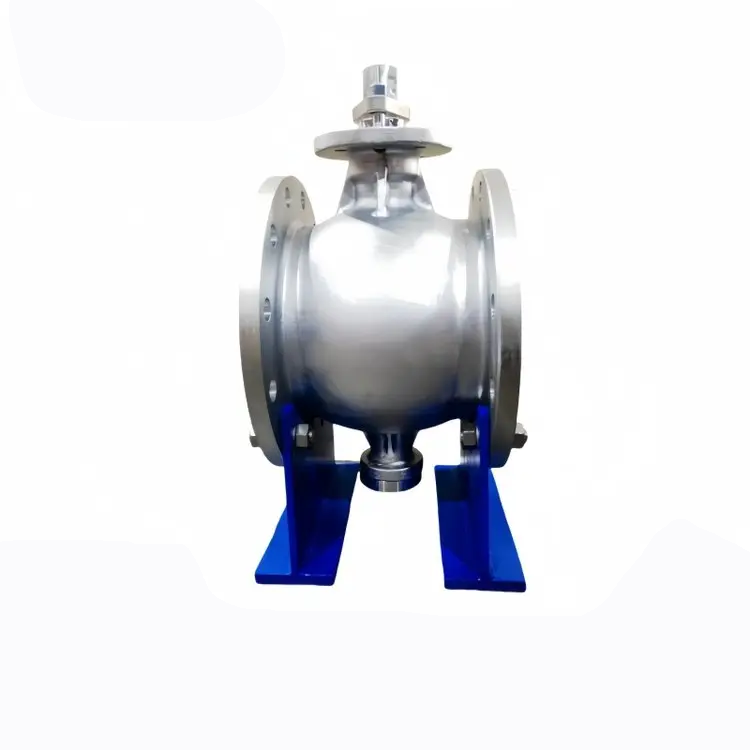

QV47H不锈钢法兰V型球阀介绍
产品概述
QV47H不锈钢法兰V型球阀是一种特殊类型的阀门，属于角回转的调节阀。其关闭件是球缺体，球缺体上开有V字型开口，V型开口具有锋利的刃刀，在球缺体回转过程中，与阀座之间形成剪切作用，对介质具有强有力的切断力。同时，球缺体的V型开口与阀座流道形成扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，使它同时具备调节阀和开关两种功能，常与气动或电动执行器配套，广泛应用于工业过程自控系统中。
产品特点
结构与性能特点
- 阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，不容易引起变形和外泄。
- 上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，摩擦系数小，可使阀门的扭矩减小。
- 密封性能良好：
- 金属硬密封：阀座密封表面堆焊硬质合金，球表面镀硬铬或作喷焊、离子氮化等硬化处理，使密封面使用寿命更长，耐温性能提高。
- PTFE软密封：PTFE阀座或增强PTFE阀座密封性能好，耐腐蚀，适应范围广。
- 经济适用性高：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其他类型调节阀相比，性价比高。
- 介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以它除适合液体介质外，更适合于带纤维及固体颗粒介质的系统控制。
- 小流量精确控制：通过对小口径阀芯特殊V型开口加工，可实现小CV值精确控制。
- 流通能力大：全开时几乎没有流阻，可调比大，流量特性为近似等百分比，转角行程为0～90°。
-
其他特点
- 自清洁功能：采用带有V型切口的球芯结构，当阀在关闭时，可以剪切介质中纤维、微小颗粒，同时由于阀芯和阀座之间是无间隙回转，可自行擦拭球体及阀座上的积垢物，保持球体与阀座之间的良好密封。
- 密封补偿功能：采用带弹簧或板簧加载阀座结构，由于弹簧/板簧的弹性恢复力推动阀座，可使球芯与阀座之间长期具有良好的密封性能。同时由于阀座采用弹簧加载的活动结构，可使阀座自动校正，以达到与球芯的吻合。
