Q642F不锈钢气动Y型三通球阀介绍
产品构成

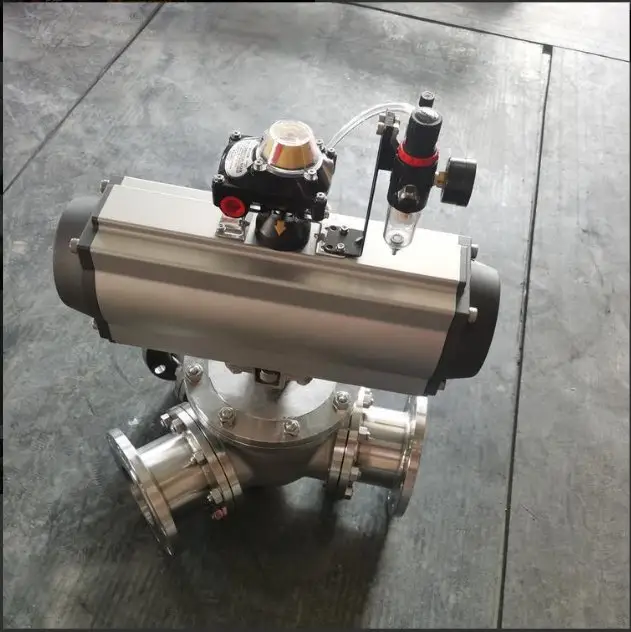

Q642F不锈钢气动Y型三通球阀主要由Y型三通球阀和气动执行机构组成，还可搭配电磁阀、限位开关、空气过滤减压阀等控制装置。其阀体中设有Y形流体通道，内部放置有接通或切断流体通道的球体，球体上有一体成型的阀杆，气动驱动装置与阀杆固定连接。
结构特点

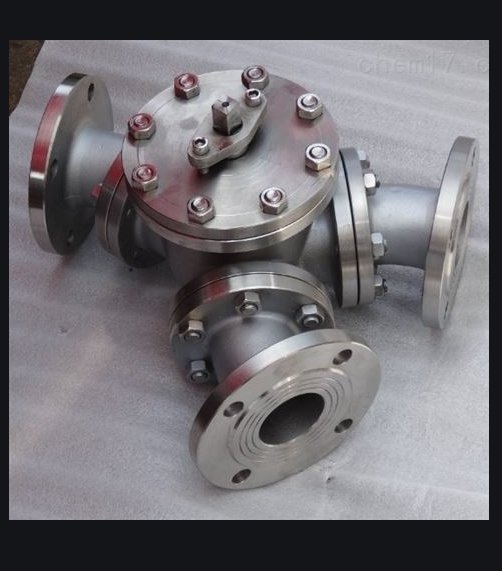

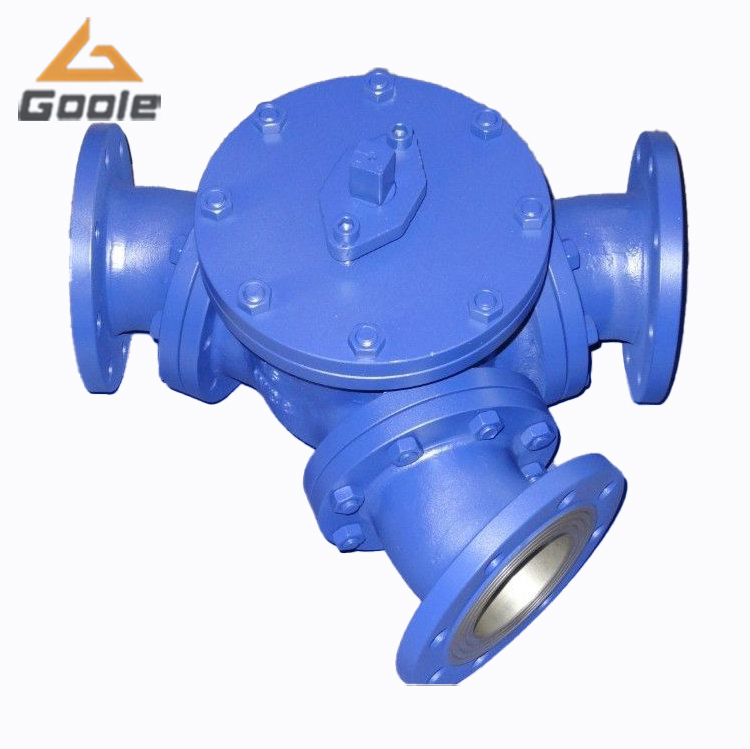

- 流道形式：采用Y型流道形式，阀座为三面阀座，有相互成120°、135°二种阀体结构形式，流道平坦、流体阻力小，流通能力强，不会使介质停留在流道内部，能实现各管道很好、很顺的切换，不会造成二次污染。
- 密封工艺：阀座密封根据工况不同，密封面可采用聚四氟乙烯（≤200℃）、对位聚苯（≤300℃）、或硬质合金（≤600℃）、喷焊镍基合金（硬度大于HRC60）、超音速涂钨钴合金（硬度大于HRC70）及特种硬化材料等多种工艺材料，可满足不同的工况要求。
产品性能
介质流向切换
可根据需要实现对介质流向切换，能比相互垂直的两个通道三通球阀流阻更小。该阀出厂初始状态为右出料口关闭，进料口与左出料口相通，当需要换向时，接通气源，气源压力作用在气缸活塞上产生一个推力，带动阀杆旋转120°或135°，球体位移，使阀门进料口与右出料口相通，左出料口关闭。
适用介质与温度
适用于水、溶剂、酸和天然气等工作介质。软密封适用≤200℃以下工况，硬密封碳钢不超过425℃。不同型号适用温度有所差异，如部分型号适用温度为 -29～150℃。
执行器性能
- 采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，也有双作用式和单作用式。
- 齿轮式双活塞，输出力矩大，体积小；气缸选用铝金材料，重量轻、外形美观。
- 可在顶部、底部安装手动操作机构；齿条式连接可调节开启角度、额定流量。
- 执行器可选带电讯号反馈指示及附件以实现自动化操作；IS05211标准连接为产品的安装更换提供了方便；两端调节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与内螺纹气动球阀的同步精度。
