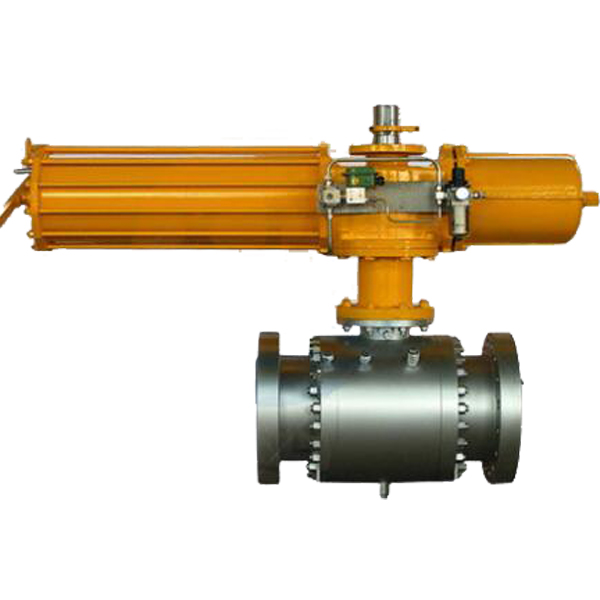

简要描述：超高压锻钢固定球阀2500LB 分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到至小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点
适用范围：油田/化工/煤矿/电站/工业/电厂/冶金口径：3”联系方式：13777710744压力：2500LB更新时间：2024-10-29材质： F316L相关文章
Related Articles详细介绍
Q347F锻钢固定球阀产品介绍：
设计特点与执行标准：
1、设计、制造 按API 6 D；
2、结构长度按ANSI BI6.10；
3、连接法兰：ANSI BI6.5MSS-SP44；
4、阀门检查和试验按API STD.598；
5、承插端符合ASME B16.11；
6、螺纹连接端(NPT)符合ANSI/ASME B1.20.1
主要的设计特点有：全径/缩径；90度定位和带锁结构；特殊形式的“Y”头手柄；防火和防静电设计,一对相向的蝶形弹簧；防吹出阀杆；阀杆中部双重密封结构；螺栓、螺纹垫片密封阀盖
阀门的安装与其他机械设备安装一样，有一个安装姿态问题，阀门安装正确姿态应是内部结构型式符合介质的流向，安装姿态符合阀门结构型式的特定要求和操作要求。另外，正确姿态含有整齐划一，美观大方之感，它是现代艺术造型中，技术性与艺术性两者有机的结合。
Q347F锻钢固定球阀产品结构及用途
三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到ZUI小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
Q347F锻钢固定球阀主要性能规范
|
试验压力（Mpa) |
公称压力（Mpa) |
压力级（Class) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 | 25.0 |
150 |
300 |
400 |
600 |
900 |
1500 | |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 | 37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 | 27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
|
气密试验 |
0.5-0.7 |
||||||||||||
|
工作温度 |
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ |
||||||||||||
|
适用介质 |
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） |
||||||||||||
Q347F锻钢固定球阀主要零件材质
|
零件名称 |
材料 |
|||
|
材料代号 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
阀体 阀盖 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
阀座密封面 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|||
|
螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
||
|
填料 |
Ｖ型PTFE、柔性石墨 |
|||
|
公称通经DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
||
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
||
|
L
|
RF
|
178
|
203
|
229
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
||
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
||
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
||
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
||
|
E
|
-
|
-
|
-
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
||
|
F
|
-
|
-
|
-
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
||
|
WT(KG)
|
24
|
50
|
75
|
195
|
280
|
440
|
570
|
800
|
1480
|
2350
|
2400
|
||
Class 300Lb
|
公称通经DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
||
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
||
|
L
|
RF
|
178
|
203
|
229
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
||
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
||
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
||
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
||
|
E
|
-
|
-
|
-
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
||
|
F
|
-
|
-
|
-
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
||
|
WT(KG)
|
30
|
58
|
95
|
210
|
318
|
440
|
575
|
800
|
1840
|
2700
|
2890
|
||
Class 400Lb
|
公称通经DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
||
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
||
|
L
|
RF
|
292
|
359
|
406
|
495
|
597
|
673
|
762
|
826
|
902
|
978
|
1054
|
|
|
BW
|
295
|
356
|
410
|
498
|
600
|
676
|
765
|
829
|
905
|
978
|
1060
|
||
|
H1
|
110
|
120
|
140
|
185
|
220
|
70
|
310
|
345
|
410
|
440
|
480
|
||
|
H
|
180
|
200
|
210
|
290
|
320
|
380
|
430
|
450
|
550
|
580
|
630
|
||
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
||
|
E
|
-
|
-
|
-
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
||
|
F
|
-
|
-
|
-
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
||
|
WT(KG)
|
41
|
72
|
108
|
232
|
345
|
480
|
630
|
870
|
1950
|
2800
|
3250
|
||
Class 600Lb
|
公称通经DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
|
|
L
|
RF
|
292
|
359
|
432
|
559
|
660
|
673
|
838
|
889
|
991
|
1092
|
1194
|
|
BW
|
295
|
356
|
435
|
562
|
664
|
676
|
841
|
892
|
994
|
1095
|
1200
|
|
|
RTJ
|
292
|
356
|
432
|
559
|
660
|
270
|
838
|
889
|
991
|
1092
|
1194
|
|
|
H1
|
110
|
120
|
140
|
185
|
220
|
380
|
310
|
345
|
410
|
440
|
480
|
|
|
H
|
180
|
200
|
210
|
290
|
320
|
600
|
430
|
450
|
550
|
580
|
630
|
|
|
W
|
400
|
850
|
1000
|
600
|
600
|
116
|
800
|
800
|
800
|
800
|
800
|
|
|
E
|
-
|
-
|
-
|
116
|
115
|
350
|
171
|
171
|
150
|
83
|
123
|
|
|
F
|
-
|
-
|
-
|
350
|
350
|
480
|
420
|
420
|
580
|
650
|
735
|
|
|
WT(KG)
|
32
|
64
|
120
|
260
|
500
|
700
|
1098
|
1520
|
2300
|
3250
|
3780
|
|
Class 900Lb
|
公称通经DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
|
d1
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
324
|
375
|
425
|
473
|
|
|
L
|
RF-BW
|
368
|
381
|
457
|
610
|
737
|
838
|
965
|
1029
|
1130
|
1219
|
1334
|
|
RTJ
|
371
|
384
|
460
|
613
|
740
|
841
|
968
|
1038
|
1140
|
1219
|
1334
|
|
|
H1
|
135
|
158
|
190
|
200
|
250
|
285
|
350
|
400
|
480
|
530
|
580
|
|
|
H
|
190
|
200
|
230
|
300
|
375
|
420
|
460
|
530
|
600
|
640
|
700
|
|
|
W
|
600
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
E
|
116
|
116
|
116
|
171
|
171
|
83
|
83
|
123
|
123
|
180
|
180
|
|
|
F
|
350
|
350
|
350
|
420
|
420
|
650
|
650
|
735
|
735
|
735
|
735
|
|
|
WT(KG)
|
50
|
80
|
170
|
390
|
640
|
970
|
1550
|
2150
|
3320
|
4520
|
5320
|
|
Class 1500Lb
|
公称通经DN
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
20"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
|
d1
|
51
|
76
|
102
|
146
|
194
|
241
|
289
|
318
|
362
|
440
|
|
|
L
|
RF-BW
|
368
|
470
|
546
|
705
|
832
|
991
|
1130
|
1257
|
1384
|
1664
|
|
RTJ
|
371
|
473
|
549
|
711
|
841
|
1000
|
1146
|
1276
|
1407
|
1686
|
|
|
H1
|
140
|
160
|
200
|
210
|
260
|
300
|
365
|
420
|
500
|
600
|
|
|
H
|
200
|
220
|
250
|
320
|
400
|
450
|
490
|
560
|
640
|
790
|
|
|
W
|
600
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
E
|
116
|
116
|
171
|
171
|
83
|
83
|
123
|
123
|
180
|
220
|
|
|
F
|
350
|
350
|
420
|
420
|
650
|
650
|
735
|
735
|
735
|
735
|
|
|
WT(KG)
|
55
|
95
|
180
|
580
|
920
|
1850
|
2150
|
3820
|
5320
|
6850
|
|
