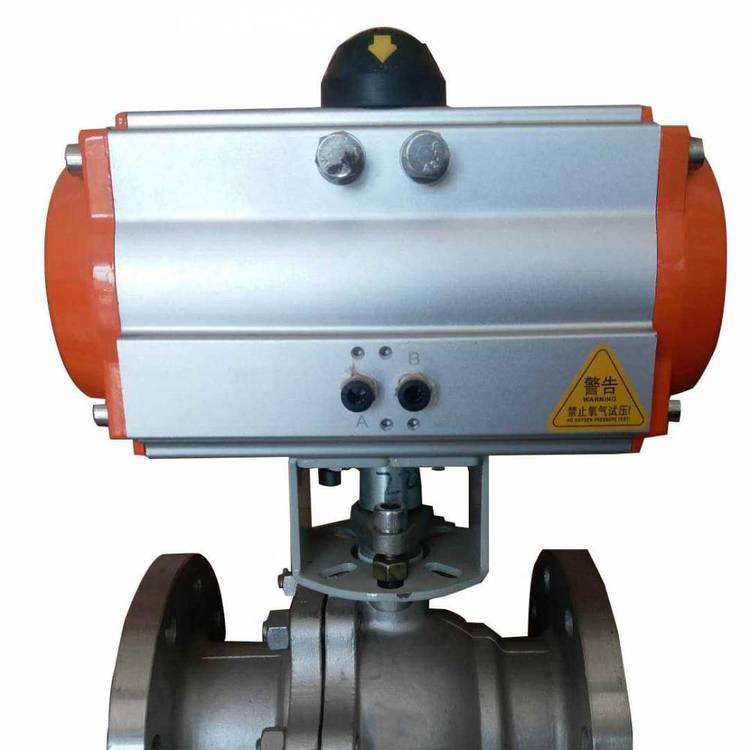

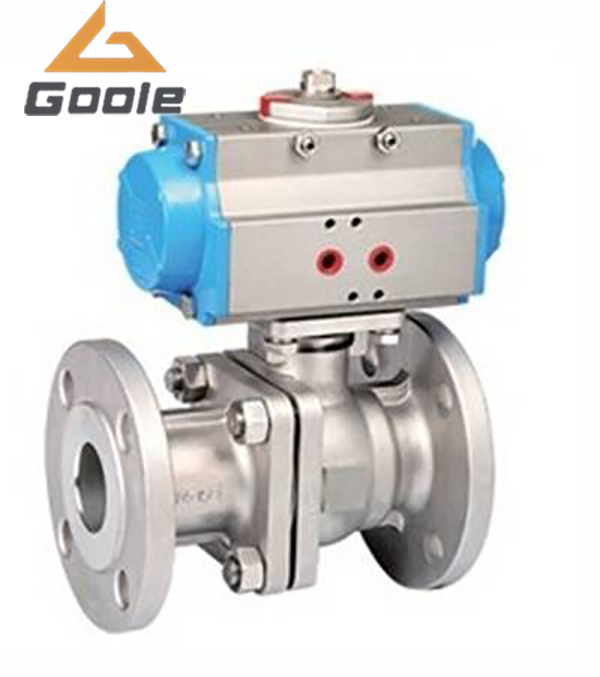

Q641F铸造不锈钢气动球阀

简要描述：Q641F铸造不锈钢气动球阀是球阀配上气动执行器，驱动方式为气动，结构形式通常为固定球球阀。

适用范围：
口径： 15-500
联系方式：13777710744
压力：常压
更新时间：2025-05-08
材质：不锈钢

产品咨询资料下载联系我们

产品分类

Product Category

详细介绍

Q641F铸造不锈钢气动球阀介绍

基本信息

Q641F铸造不锈钢气动球阀是球阀配上气动执行器，驱动方式为气动，结构形式通常为固定球球阀。其材质为不锈钢，连接方式多样，包括内螺纹连接、外螺纹连接、对焊连接、承插焊连接、法兰连接、对夹连接等；设计技术标准分为国标、美标、日标、德标及非标标准。

工作原理

该球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞，只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

产品特点

阀门本身特点

流体阻力小：是所有阀类中流体阻力较小的一种，即使是缩径球阀，其流体阻力也相当小，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
操作平稳灵活：阀体装有止推轴承，可减小阀杆磨擦力矩，使阀杆长期操作平稳灵活。
密封性能好：
- 阀座采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，且密封能力随着介质压力的增高而增大。
- 阀杆只作回转运动而不做升降运动，其填料密封不易破坏，密封能力也随介质压力增高而增大。
使用寿命长：聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
安全性高：下装式阀杆和阀杆头部凸阶可防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
气动执行器特点
输出力矩大、体积小：采用新型GTD系列或ATD系列气动执行器，齿轮式双活塞，输出力矩大，体积小。
重量轻、外形美观：气缸选用铝金材料，重量轻、外形美观。
可手动操作：可在顶部、底部安装手动操作机构。
可调节开启角度和流量：齿条式连接可调节开启角度、额定流量。
可实现自动化操作：执行器可选带电讯号反馈指示及各类附件以实现自动化操作，IS05211标准连接为产品的安装更换提供了方便。
调节精度高：两端调节螺钉可使标准产品在0和90度有±4度的可调范围，确保与阀门的同步精度。
适用范围

通常认为球阀适宜直接做开闭使用，但近来也被设计成具有节流和控制流量的功能。除了控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。适用于水、溶剂、酸和天然气等一般工作介质，也适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。

安装方法
清洁阀门：取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
整机测试：安装前应按规定的信号（电或气）进行整机测试，防止因运输产生振动影响使用性能，合格后方可上线安装（接线按电动执行机构线路图）。
清理管道：准备与管道连接前，须冲洗和清除干净管道中残存的杂质，这些物质可能会损坏阀座和球。
避免损坏执行机构：在安装期间，不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
确定安装方向：本类阀应安装在管道的水平方向或垂直方向。
消除管线偏离：安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
锁紧螺栓：与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
操作和使用
确认冲洗：操作前须确认管路和阀已被冲洗过3。
阀门开关操作：阀的操作按执行机构输入信号大小带动阀杆旋转完成，正向旋转1/4圈（90度）时，阀关断；反向旋转1/4圈（90度）时，阀开启。
判断阀门状态：当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。
