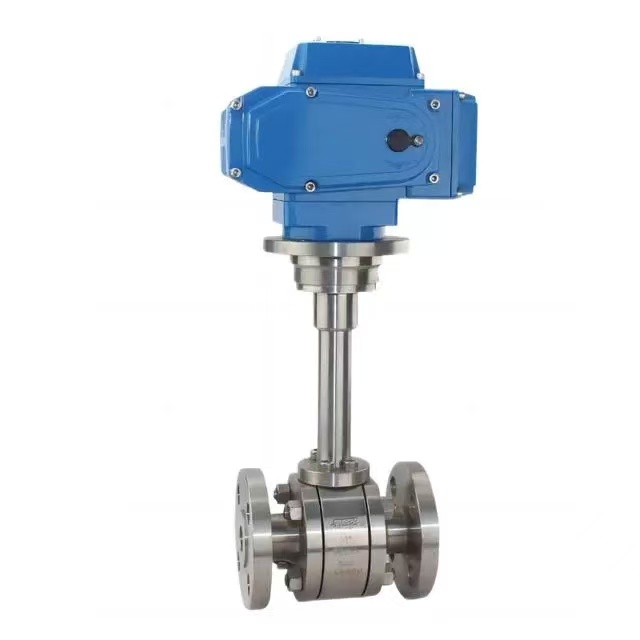

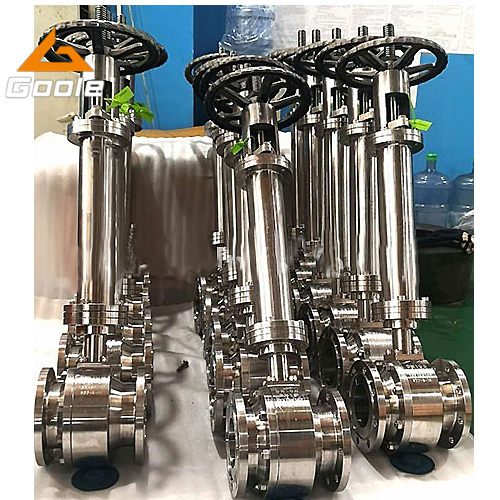

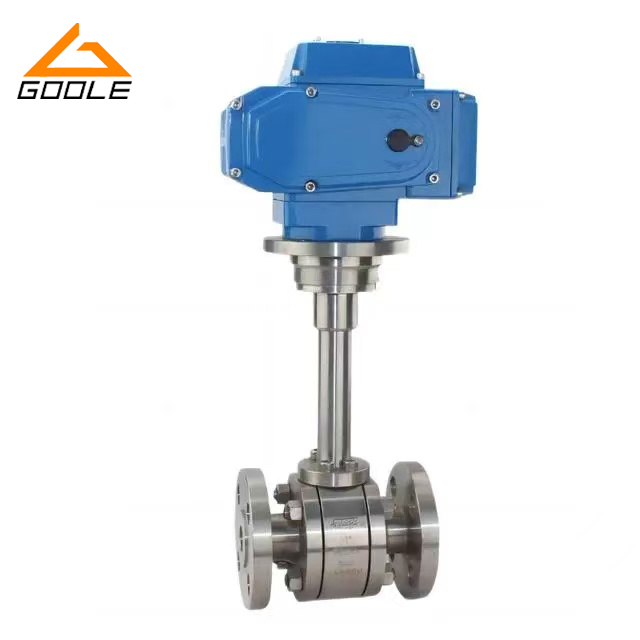

波纹管球阀 WQ47Y-16C一、概述:
产品号:WQ47Y-16C
产品径:DN50~400
产品力:1.6~4.0MPa
产品材质:WCB、CF8、CF8M
产品简介:主要用在易燃、易爆和低温有毒工况的苛刻场合,通过填料和波纹管的双重作用实现阀杆密封,达到阀门和外界的零泄露。具有三级密封，使得本法密封性能更加优越、可靠。二、用途:
波纹管球阀 WQ47Y-16C主要用在易燃、易爆和低温有毒工况的刻场合,通过填料和波纹管的双重作用实现阀杆密封,达到阀门和外界的零泄露。采用拨又结构,把阀杆的直线运动转化为球体的旋转运动,结构紧凑,设计新颖,克服了波纹管截止阀、闸阀及普通轨道式缺点,适用于大口径生产。适用于石油、化工、制药化肥、电力等行业。
三、主要标准
设计标准:DIN3356结构长度:EN558-2-1995连接法兰:DIN2543-2546试验和检验:DIN3230
四、主要优点:
(1)具有三级密封。级密封设在阀杆下端处，采用锥面密封，属于金属与金属的硬密封，且压力越大密封越好。第二级密封为波纹管密封，由于进入波纹管的流体通过道毛细管式的密封，压力大大降低，成为稳恒的流体，波纹管受流体的压力不是交变应力，而是稳恒定力，这样大大改善了波纹管受力工况。第三级密封是阀门通常采用的填料密封。
(2)以上三级密封，使得本法密封性能更加优越、可靠
五、性能规范表:公称压力:PN、MPa试验压力:强度试验-1.5XPN
密封试验:1.1XPN
气密封试验:0.6xPN
波纹管组件试验:1.1XPN
适用温度;-196℃~600℃
